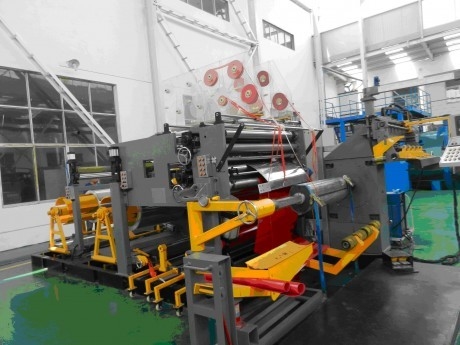

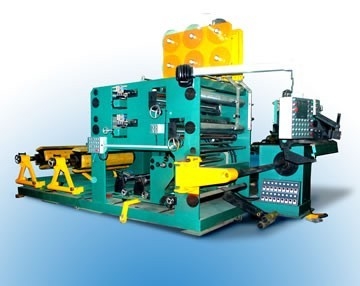

Hochgeschwindigkeits-CNC-Wickelmaschine, automatische Spulenwickelmaschine

. N

EINZELTEIL

SPEZIFIKATION

1

Spulenstrecke

1,1

Axiale Länge

Maximal: 600 Millimeter

1,2

Axiale Länge (mit Führung)

Maximal: 720 Millimeter

1,3

Außendurchmesser (Drähte nicht mit einschließen)

φ600

1,4

(Maximaler) Außendurchmesser (maximal)

φ620

1,5

(Minimaler) Innendurchmesser (Minute)

Nicht begrenzt

1,6

Spulenart

Runde, Ellipse, Rechteck (Spule weight≤500kg)

2

Spulenmaterial

2,1

Kupferne oder Aluminiumfolie

width≤600mm, thickness0.3-1.5mm;                             Innendurchmesser der Spule: Φ400;                                          Spule äußeres diameter≤Φ800.

2,2

Emaillierter Draht

Draht: MaxΦ0.3-3.0 Millimeter;                                              Flachdraht: Maximales 3×12 Millimeter

3

Decoiling Gerät der Führungsfolie

Pneumatische Spannungsweise

3,1

Stützzylinderlänge

620 Millimeter

3,2

Stützzylinder justieren Strecke

Φ470-φ520

3,3

Stützzylinderlast (maximal)

1000 KILOGRAMM

3,4

Erweiterungskraft

Maximal: 5000N-M (Stepless justierbar)

3,5

Spannungsfunktionskraft

0---0,6 Mpa

4

Wicklungsgerät

4,1

Windgeschwindigkeit

0-20 n/min

4,2

Arbeitsdrehmoment (maximal)

≥ 5000 Nanometer

4,3

Wicklungsenergie

11 KILOWATT

4,4

Geschwindigkeitsregelungsweise

Stepless Geschwindigkeitsregelung der Frequenz

5

Schichtisolierung decoiler Gerät

5,1

Schicht insulationinstallation Achse

2 Sätze

5,2

Außendurchmesser der Schichtisolierungsspule

≤φ400 Millimeter

5,3

Innendurchmesser der Schichtisolierungsspule

Φ76 Millimeter

5,4

Schichtisolierungs-Spulenbreite

Maximal: 620 Millimeter

5,5

Decoilings-Weise

Mechanikerfestklemmen

5,6

Dämpfung Vorderteil (Unabhängigen mit 2 Sätzen)

≤50 NANOMETER

6

Korrigieren Sie Gerät

6,1

Korrigieren Sie Methode

Das Selbst Servobewegungssystem korrigieren

7

Elektrisches System

Plc-Autosteuerung

7,1

Zählungsstellen

4 Stellen (0.0-999.9) (Zählungspräzision: 0,1 Drehung)

7,2

Grundfunktion

Schrittinput, revidierbar, Stromausfallgedächtnis

7,3

Arbeitsschnittstelle

Notenbedienfeld (chinesisch und englisch)

7,4

Gesamtleistung

15KW
