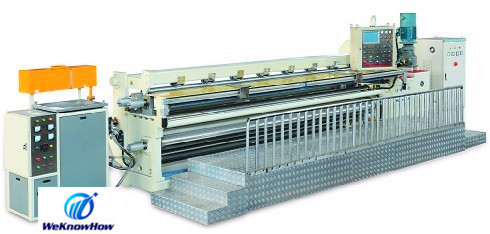

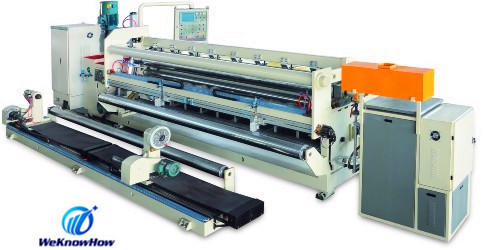

2800mm CNC-Wickelmaschine, Handklopfende Maschine für Messwandler

2800mm CNC-Wickelmaschine, Handklopfende Maschine für Messwandler

  3,2, technische Parameter

    technische hauptsächlichparameter ① Maschine

    Rohstoffmaß A.

    Papierbreite 750mm 2500 Millimeter

    Stärke 0,1 ± 0,005 Millimeter

    Wirbeln Innere/Außendurchmesser ф90 ± 2/ф450 ± 10 Millimeter

    Aluminiumfolie Breite 150-450 Millimeter

    Stärke 0,008 Millimeter

    Inneres/Außendurchmesser ф32/ф40 Aluminium± 0,5 Millimeter. Ф50/ф60 ± 0,5

    Länge 700-2800 Millimeter

    b., das Strecke verarbeitet

    Fertiger Verpackungsdurchmesser ф60-300 Millimeter

    Maximale Schnitthöhe 2500 Millimeter

    Minimale Schnitthöhe von 600 Millimeter

    Verarbeitung Strecke des linken runden Schneiders XB 0 | 1100 Millimeter (die Mittellinie der Ausrüstung als des Ursprung)

    Die Verarbeitungsstrecke des rechten runden Schneiders YB 0 | 1100 Millimeter

    (die Mittellinie der Ausrüstung als des Ursprung)

    Bearbeitungspräzision C.

    Breite Präzision von ± 0,5 Millimeter

    Durchmesser Präzision von ± 1 Millimeter

    Schrittpositionsgenauigkeit von ± 1 Millimeter

    Ende deviation≤ 0,5 Millimeter

    Breitenabweichung, nach ± 0,5 Millimeter schneiden

    d. Produktivität

    Papiergeschwindigkeit 1-5m/min

    e.-Energiekapazität 70KW

    f. Luftverbrauch 0.25m3/Minute

    g.-Worktablehöhe: 1100 Millimeter (beziehen Sie sich das auf Istmaß der Maschine)

② technische Hauptsächlichzustände der verschiedenen Komponenten

    Hauptansteuersystem A.

    a.1 beendet, Durchmesser einwickelnd: ф60~300 Millimeter

    a.2 beendet, Breite einwickelnd: 600~2500 Millimeter

    a.3. Spannungs-Steuerung: 50-2500 N

    Geschwindigkeit der Welle a.4: 0-80rpm

    a.5. Hauptleistungsstärke 7.5KW

    Motor 5.5KW der Zugkraft a.6

    a.7 Abtriebsdrehmoment 3000Nm

    a.8. Bremsgenauigkeitsdrehung 1/10

    Spannvorrichtung B.

    maximaler Zylinder b.1, der Kraft 30KN drückt

    b.2.the, das Kraft der oberen drückenden Plattform 7 drückt | 30KN

    maximaler Pendelwinkel b.3 des oberen drückenden Plattform 25 º

    c.-Heizung und Unterstützungsmechanismus

    Rollen-Temperatur 110 der Heizung c.1 ± 5 ℃

    c.2 Heizkraft 55KW

③ Steuerprogramm-Konfigurationsanforderungen

die Maschine der automatischen Verpackung ist mit 110KV und 220KV konfiguriert

Messwandler, der Programmierer einwickelt.

    a. 110KV (Rohraußendurchmesser von ¢ 40/¢ 32)

    b. 220KV (Rohraußendurchmesser ¢ 60/¢ 50)
