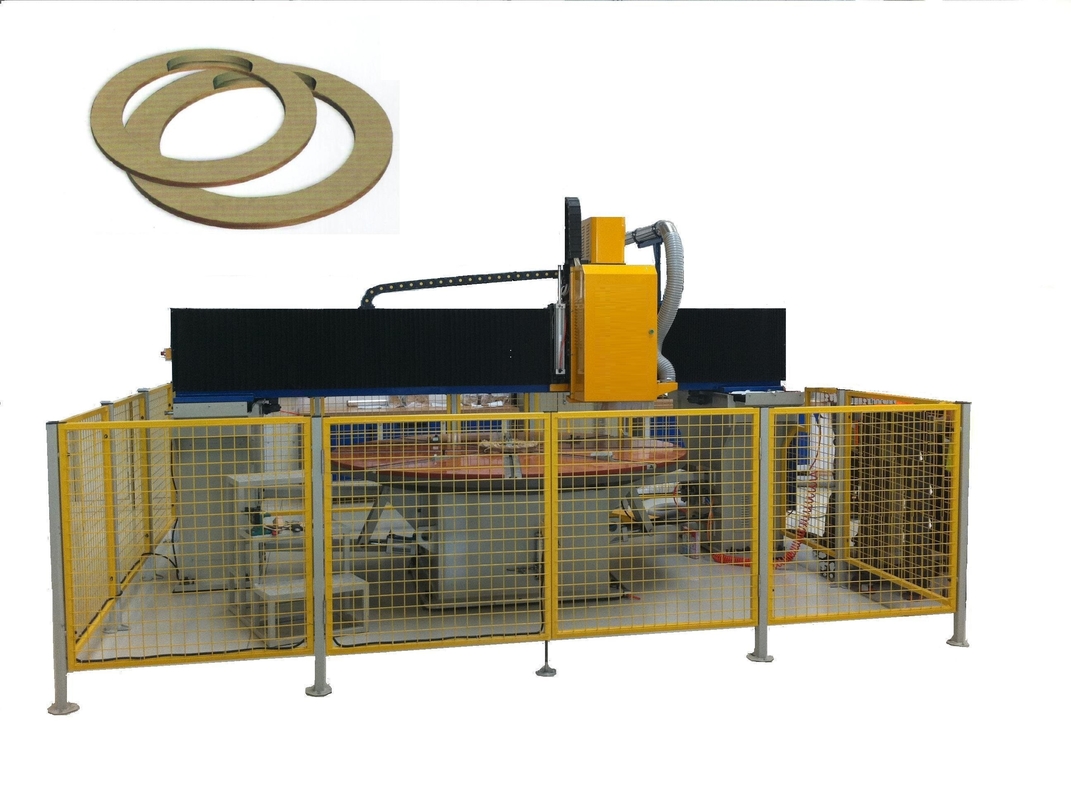

Elektrische Isolierungs-Karton CNC, der die Maschinen-Pappe verarbeitet Endring-Fräsmaschine macht

Elektrische Isolierungs-Karton CNC, der die Maschinen-Pappe verarbeitet Endring-Fräsmaschine macht

Beschreibung:

Diese Maschine ist für Herstellungsdrückende Ringe und Endringe der großen Art Transformator über die Verarbeitung einer Pappe bestimmt. Sie ist hauptsächlich, die internen und externen Kreise zu mahlen und zu drehen und Bogen, gerade und schiefe Schlitze auch zu mahlen. Die Bohrung und lokale die Flächenverarbeitung können auch verwirklicht werden.

Die Maschine ist besteht hauptsächlich aus drei Teilen wie der Spindel-Antrieb für die Funktionstabelle, den Ausschnittvorschubantrieb und das elektrische numerische Kontrollsystem.

1. Der Spindel-Antrieb für die Funktionstabelle: zum Reduzierer der direkten Kopplung durch Servomotor und zum Funktionstabelle wird in Bewegung durch den Zahntrieb gesetzt, der das Gangrad fährt.

2. Die Ausschnittvorschubbewegung beendet hauptsächlich die Verarbeitung durch die horizontalen und vertikalen Servomotoren und besteht der horizontalen Diaplatte, der vertikalen Diaplatte, der linearen Führungsschiene, der Kugelumlaufspindel und aus der Frässpindel, die durch Auswahl der Druckknöpfe des CNC-Systems steuerten.

3. Die Eigenschaften des CNC-Systems

3,1 Ausgerüstet mit dem Farbbildschirm von 8,4 Zoll mit Entschließung 640×480.

3,2 Die Realzeit und alle runde Eigendiagnosefunktion und Realzeitanzeige von verschiedenen Status für das System.

3,3 Die Maschine zurück zu dem Bezugspunkt.

3,4 Die Werkzeugausgleichsfunktion.

3,5 Die max. Anschlag-, weiche und hartegrenzfunktion.

3,6 Die entfernbare U Scheibenkopierfunktion USBs.

3,7 RS232 Kommunikationsschnittstelle.

3,8 Zu figurate hängendem Handrad Co.

3,9 Die Realzeitanpassung für die Spindel- und Fütterungsgeschwindigkeiten.

Spezifikationen:
